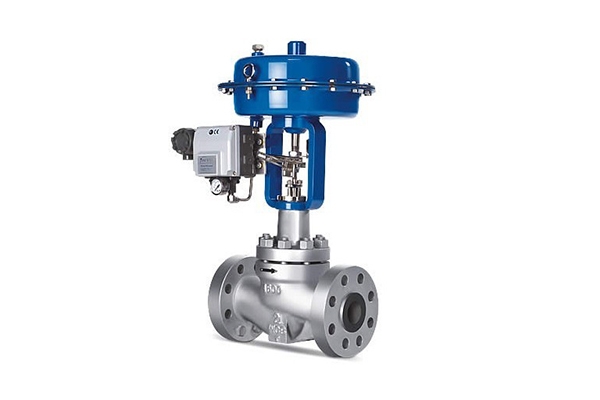

名称：套筒式调节阀

通径：1〞～24〞；   DN40～600

压力：150Lb～2500Lb；1.6MPa～42MPa

温度：-196～538℃

介质：水、气体、蒸汽、油等各类洁净介质

材质：低温钢、碳钢、合金钢、奥氏体不锈钢、双相钢等

产品特点：流体通道呈S流线型，具有低压头损失和高流通能力；采用流体压力平衡型阀芯结构设计，操作力小；阀芯由套筒导向，稳定性好，噪音低；阀内件采用优质材料，进行不同的处理，使用寿命长；具有多种内件设计，根据运行工况的不同要求，可更换不同的内件；阀内件采用模块化、直压式设计，拆装和维修快捷方便；可方便制成阀盖加长型、低温型、超低温型、波纹管密封型等特殊调节阀。

套筒式调节阀的套筒与阀瓣为间隙配合,套筒上开有多个节流窗口, 窗口的形状决定了调节阀的流量特性, 窗口的面积大小影响调节阀的流量系数Cv 。阀座采用自对中无螺纹卡入式结构, 阀座上的圆锥密封面与阀瓣上的圆锥密封面相配合形成切断密封副, 保证阀瓣压紧在阀座上时阀门严密关断。阀座直径的大小影响调节阀的流量系数Cv 。阀瓣上平行于轴向有对称分布的平衡孔, 使阀瓣上下端面的腔室连通, 这样阀内介质作用在阀瓣轴向上的力大部分相互抵消, 介质在阀杆上产生的不平衡力就非常小。套筒上有一个聚四氟乙烯平衡密封座, 当阀瓣全关时, 阀瓣上平衡密封面压紧在套筒上的聚四氟乙烯平衡密封座上形成严密切断, 保证上腔室的介质不能进入平衡室。当阀瓣上下移动时, 套筒上的节流窗口的通道面积会发生变化, 从而实现调节管道内介质流量和压力等的功能。
