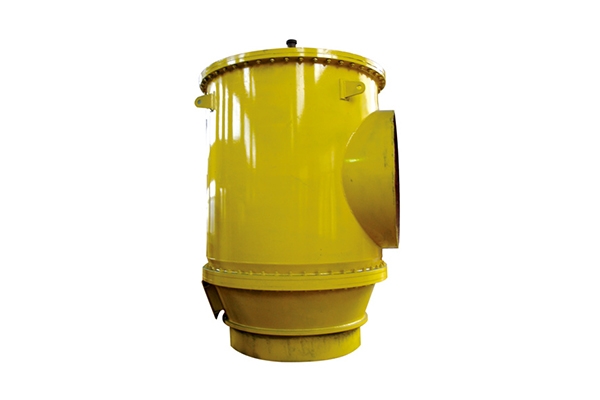

名称：杯形阀

通径：1000～2600mm

压力：≦0.05MPa

材质：Q235 16MnPa

温度：≦200℃

介质：转炉煤气

操纵：液动

转炉煤气干法除尘系统是一种现代化的净化和回收转炉煤气的工艺方法，是目前国内转炉煤气净化回收的主流技术，与传统的煤气湿法除尘相比具有节水、节电等优势，节能效果明显、且无二次污染，回收煤气质量优于原湿法除尘系统。

杯形阀作为转炉煤气干法除尘系统中的重要设备，其作用是对煤气回收、放散两种状态的切换，实现煤气的净化回收和合理利用。通过对杯形阀门进行流场模拟分析，得出较为准确的流量系数，从而优化阀门的结构设计，以期达到预期的流态，使干法除尘系统煤气压力波动尽可能减小，对实际生产有很积极的作用。

杯形阀由回收杯形阀、放散杯形阀两种，分别实现回收、放散功能；结构由伺服油缸、导流筒、阀体、下锥管、阀板、阀杆等部件组成。
